【九正通明】TM-48X/64X-D型脉冲控制仪产品介绍





功能简介
    1、控制仪依照工业标准设计,工作运行稳定可靠;
    2、控制仪采用防水防尘外壳,使用安装方便;
    3、面板有工作指示、设置及故障显示,方便调试及维护;
    4、完善的输入输出保护功能,输入电压过高过低均会自动停机,输出过流或短路能自动关断输出,并提示故障信息;
    5、控制仪有气缸控制功能,适用于有提升阀控制控制的设备,也适用于只有脉冲阀的设备;

性能指标
    1、输出点数:根据型号而定,点数可调;
    2、运行控制:支持远程控制;
    3、输入电压:系列支持宽电压Ac85v—Ac240v,待机功耗小于1瓦;
    4、驱动能力:Dc24V/1.5A
    5、外形尺寸:根据具体型号,参照安装尺寸;

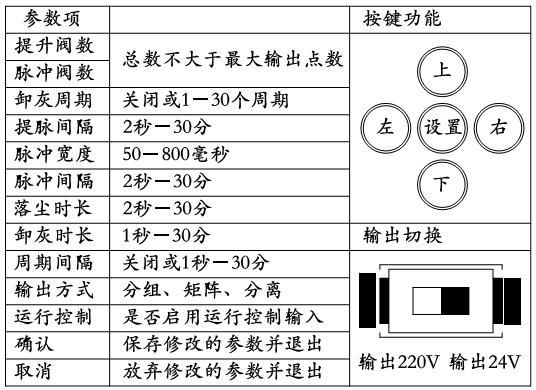

参数设置

1、在任何状态按“设置”,进入参数设置状态;
  2、按“左”或“右”进行参数项切换,按“上”或“下”进行参数调整;
  3、点“左”或“右”切换到“确认”或“取消”,点“设置”退出参数设置;

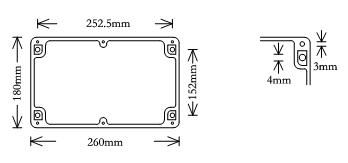

安装尺寸

注意:附件含有3mm固定螺丝,防水接头;

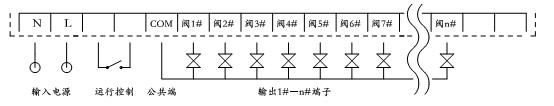

接线说明

注意:各阀输出点与公共端不可过载或短路,如果过载或短路,面板显示将提示对应的输出点故障,直到故障排除;
      不确定如何接线时,请先观察输出指示,再连接引线;运行、调试前请先确认输出电压切换开关是否在正确的档位;

调试状态
  1、按“左”进入调试状态:
  2、按“左”进行室切换;
  3、按“右”进行脉冲阀切换;
  4、按“下”进行喷吹测试;
  5、按“上”进行卸灰测试;
  6、按“设置”退出调试模式;

  注意:如果输出短路或过载将自动关断输出;

电源部分:


文本屏显示部分:




售后服务:
  1.免费指导安装、调试。为使用单位培训电控方面的专业人员;
  2.在售出6个月内用户正常使用出现任何问题,我公司负责免费维修;
  3.终身保修,超过6个月或非正常使用产生的维修,收取维修成本及运输、邮寄费用;
  4.提供产品定制服务,收取定制服务费;

注意:
  1.由于后置面板接线端子上工作电压高达220v,操作时手一定要保持干燥且不要接触接线端子,避免导致触电事故;
  2.控制仪周围不应有腐蚀性气体,尽量避开强烈震动、强磁、高温;
  3.为了保证正常的生产及设备安全,应由专业技术人员进行安装调试;
